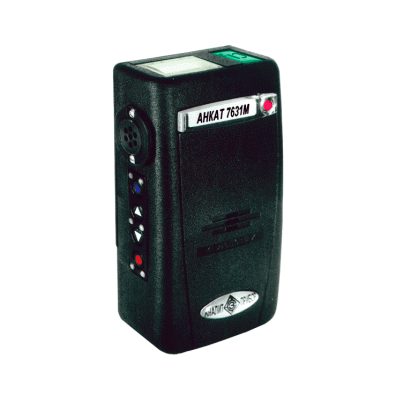

АНКАТ-7631М - переносной газоанализатор токсичных газов или кислорода
Газоанализатор АНКАТ-7631М предназначен для контроля содержания предельно допустимой концентрации в рабочей зона одного из компонентов: окиси углерода СО, хлора Сl2, аммиака NН3, двуокиси азота NО2, двуокиси серы SО2, кислорода О2 или сероводорода Н2S, и выдачи световой и звуковой сигнализации при превышении установленных порогов измеряемого компонента.
Область применения: добыча, переработка и транспортировка нефти и газа, в колодцах, тоннелях, горводоканалах, химические производства, холодильные установки, службы экологии и охраны труда предприятий связанных с выделением в атмосферу токсичных газов, на судах морского и речного флота и т.д.
Тип газоанализатора - переносной.
Способ забора пробы - диффузионный.
Принцип работы - электрохимический.
Газоанализатор АНКАТ-7631М выполнен во взрывозащищенном исполнении с маркировкой по взрывозащите 1ЕxibIICT6 Х. Степень защиты корпуса газоанализатора от пыли и влаги - IР54. Модификация газоанализатора АНКАТ-7631М-О2-ВД имеет выносной датчик на кабеле длиной 10 м.
Газоанализаторы АНКАТ-7631М-CО-Р, АНКАТ 7631М-Н2S-Р, АНКАТ-7631М-О2-Р соответствуют Правилам Морского и Речного Регистров.
Достоинства газоанализатора:
- малые габариты и масса;
- взрывозащищенное исполнение;
- наличие модификаций соответствующих Правилам Морского и Речного Регистров;
- наличие световой и звуковой сигнализации;
- возможность комплектования устройством пробоотбора, позволяющим вести измерения в труднодоступных местах, колодцах, цистернах, вентиляционных шахтах на расстоянии до 15 м, не подвергая опасности здоровье персонала.
Основные технические характеристики газоанализатора
| Наименование | Диапазон измерения, мг/м3 (об. доля, %) |
Пределы допускаемого значения основной абсолютной (относительной, приведенной) погрешности газоанализаторов ? д (? д, g д) |
Участок диапазона измерения, в котором нормируется основная погрешность и вариация показаний, мг/м3 (об. доля, %) |
Допускаемое значение вариации показаний |
| АНКАТ-7631М-CO | от 0 до 200 | ? д= ± 5 мг/м3 | от 0 до 20 | 0,5? д |
| АНКАТ-7631М-CO-Р | ? д=± (5+0,25* (Свх-20)) мг/м3 | от 20 до 200 | ||
| АНКАТ-7631М-H2S | от 0 до 20 | ? д= ± 0,75 мг/м3 | от 0 до 3 | 0,5? д |
| АНКАТ-7631М-H2S-P | ? д=± (0,75+0,25* (Свх-3)) мг/м3 | от 3 до 20 | ||
| АНКАТ-7631М-NH3 | от 0 до 150 | ? д= ± 5 мг/м3 | от 0 до 20 | 0,5? д |
| ? д= ± 25% | от 20 до 150 | 0,5? д | ||
| АНКАТ-7631М-Cl2 | от 0,3 до 25 | ? д= ± 0,25 мг/м3 | от 0,3 до 1 | 0,5? д |
| ? д=± (0,25+0,25* (Свх-1)) мг/м3 | от 1 до 25 | |||
| АНКАТ-7631М-SO2 | от 0 до 20 | ? д=± (2,5+0,125* Свх) мг/м3 | от 0 до 20 | |
| АНКАТ-7631М-NO2 | от 0 до 10 | ? д= ± 0,5 мг/м3 | от 0 до 2 | |
| ? д=± (0,5+0,15* (Свх-2)) мг/м3 | от 2 до 10 | |||
| АНКАТ-7631М-O2-P | от 0 до 15 | g д=± 5% | от 0 до 15 | 0,5g д |
| АНКАТ-7631М-O2 | от 0 до 30 | g д=± 3% | от 0 до 30 | |
| АНКАТ-7631М-O2-ВД | от 0 до 30 | ? д=± (0,4+0,05* Свх) об.доля,% | от 0 до 30 | 0,5? д |
Дополнительные технические характеристики газоанализатора
| Характеристики | Значения | Примечение |
| Время прогрева, мин, не более | 10 | |
| Время установления показаний, с, не более | 60 90 180 |
для АНКАТ-7631М-Cl2 для АНКАТ-7631М-NH3 |
| Время работы без подзарядки, ч, не менее | 34 | при емкости батареи 0,8 А*ч |
| Питание от аккумулятора, В | 3,6 | 3 аккумулятора типоразмер ААА |
| Температура окружающей среды, °С | (-30 ... +45) | (-20 ... +45) для газоанализаторов АНКАТ-7631М-О2, -О2-Р, -О2-ВД |
| Уровень звукового сигнала, дБ, не менее | 70 | |
| Габаритные размеры, мм выносного датчика |
130 х 40 х 72 140 х 66 х 66 |
для АНКАТ-7631М-О2-ВД |
| Масса, кг выносного датчика |
0,24 0,35 |
для АНКАТ-7631М-О2-ВД |
| Срок службы, лет, не менее для электрохимического датчика |
10 1,7 |
