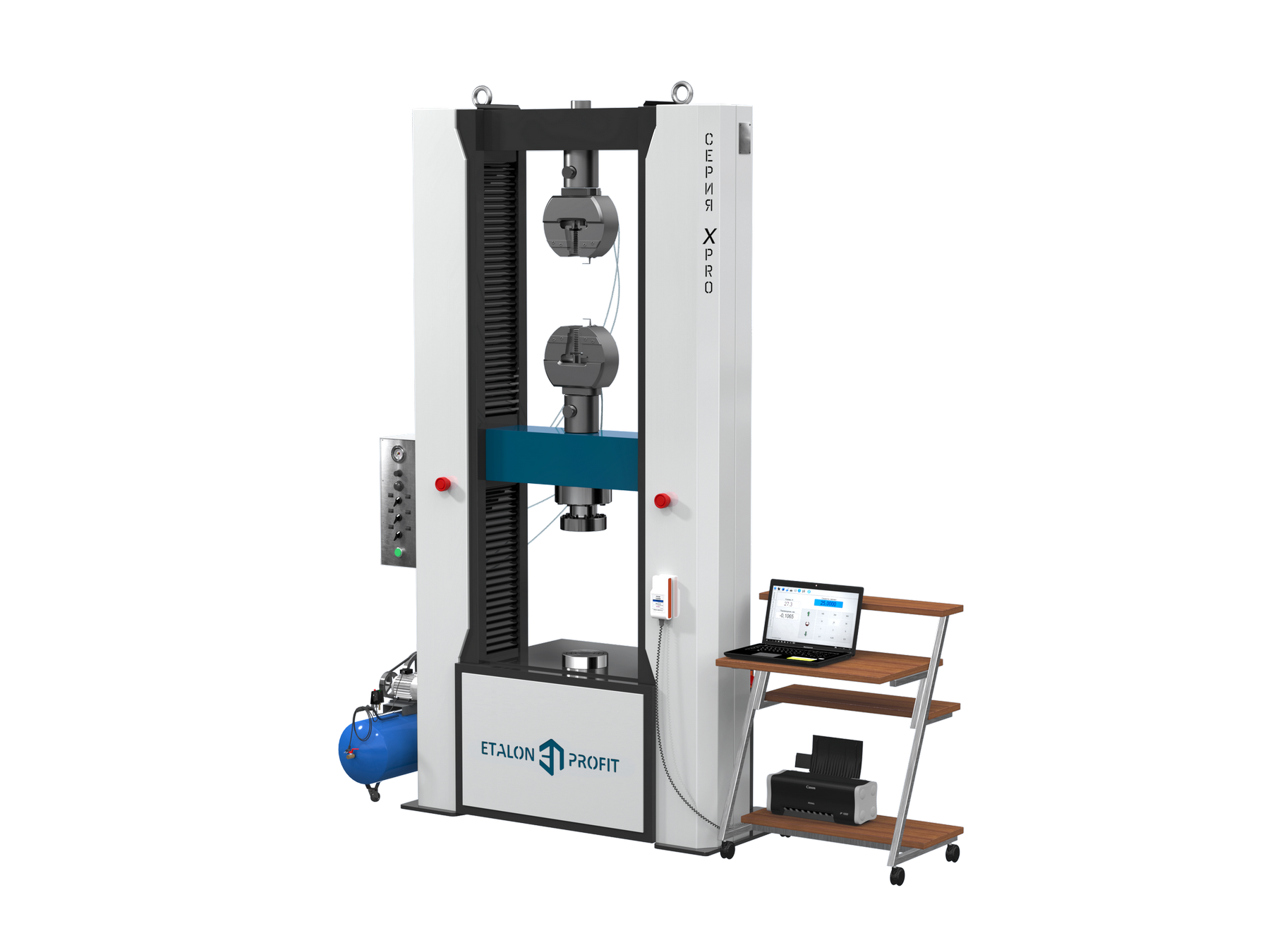

Испытательные разрывные машины двухколонного исполнения серии РКМ от 200 до 600 кН
Испытательные разрывные машины двухколонного исполнения серии РКМ от 200 до 600 кН производятся в соответствии с требованиями ГОСТ 28840-90. Машины предназначены для проведения испытаний на растяжение, сжатие и изгиб образцов из металлов и их сплавов, композитных и полимерных материалов, пластмассы и резины, древесины, тканых и нетканых текстильных и геотекстильных материалов, керамики, а также готовых изделий, например, пружин, тары, труб, кирпича и бетона, асфальта.
Принцип работы машин заключается в деформации образца с помощью нагружающего устройства и одновременного синхронного измерения величины силы, приложенной к испытываемому образцу, и соответствующего значения величины деформации испытываемого образца.
Обозначение испытательных машин РКМ X.Y:
- параметр РКМ – аббревиатура Производителя;
- параметр Х – наибольший предел измерений силы, кН;
- параметр Y – исполнение (1 - одноколонное, 2 - двухколонное).
Система микропроцессорного управления машинами обеспечивает
- цифровую настройку датчиков и сервопривода;
- возможность подключения дополнительных измерительных приборов (устройства измерений деформации, экстензометры, датчики силы);
- проведение механических испытаний на сжатие, изгиб, сплющивание, растяжение, малоцикловую усталость в автоматическом режиме до разрушения образца / заданного значения нагрузки / перемещения подвижной траверсы / деформации образца;
- полную автоматизацию процесса физико-механического испытания;
- цифровую защиту от перегрузок и аварийных ситуаций;
- ввод данных и управление в диалоговом режиме;
- математическую обработку результатов испытания или серии испытаний;
- вывод результатов испытания или серии испытаний в виде протокола.
Технические возможности испытательной машины серии РКМ и программного обеспечения (ПО) Prof IT
- ПО Prof IT представляет собой программу для управления машиной, расчета и анализа характеристик испытания или серии испытаний;
- возможность программирования и задания математических выражений и формул для расчета необходимых параметров испытаний;
- возможность программирования методик и стандартов испытаний;
- возможность создания индивидуального шаблона результатов испытаний;
- диаграммы испытаний в осях координат: Сила-Перемещение; Сила-Деформация; Перемещение-Время; Деформация-Время; Сила-Время; Напряжение-перемещение; Напряжение-Деформация; Напряжение-время;
- границы участка упругой деформации и касательная к этому участку;
- касательная к диаграмме в точке предела пропорциональности;
- физические и условный пределы текучести;
- массив точек диаграммы испытания;
- копирование диаграммы в текстовом и графическом форматах в буфер обмена Windows;
- сводная диаграмма нескольких испытаний с возможностью сохранения в графическом формате;
- протокол испытания или серии испытаний;
РАСЧЕТНЫЕ ПАРАМЕТРЫ
1. По датчику перемещения траверсы: предел текучести; деформация при физическом пределе текучести; предел текучести условный с допуском на величину пластической деформации; временное сопротивление; деформация при максимальной силе; условное разрушающее напряжение; разрушающая сила; деформация при разрушении; относительное удлинение после разрыва
2. По устройству измерений перемещений (деформаций): модуль упругости; предел пропорциональности; предел текучести физический; деформация при физическом пределе текучести; предел текучести с допуском на величину пластической деформации; предел текучести с допуском на величину полной деформации; относительное удлинение после разрыва; временное сопротивление; деформация при максимальной силе; разрушающая сила; деформация при разрушении
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Основные параметры | Модификации машины РКМ Х.2 | ||||
| РКМ 200.2 | РКМ 300.2 | РКМ 500.2 | РКМ 600.2 | ||
| Диапазон измерений силы, кН | от 2 до 200 | от 3 до 300 | от 5 до 500 | от 6 до 600 | |
| Пределы допускаемой погрешности измерений силы, % | ±0,5 | ||||
| Режим работы датчика силы | Растяжение / Сжатие | ||||
| *Количество зон для испытаний | 2 | ||||
| Пределы допускаемой погрешности поддержания скорости перемещения подвижной траверсы, %, не более |
±1 в диапазоне от 0,025 до 0,25 мм/мин ±0,5 в диапазоне от 0,25 до 2,5 мм/мин ±0,1 в диапазоне от 2,5 до 250 мм/мин |
||||
| Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более |
±0,05 мм - от 0,05 мм до 10 мм ±0,5 % - свыше 10 мм |
||||
| Линейная скорость перемещения подвижной траверсы, мм/мин | от 0,0025 до 250 | ||||
| Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм | 0,001 | ||||
| Цена единицы наименьшего разряда при измерении деформации, мм | 0,001 | ||||
| Цена единицы наименьшего разряда при измерении силы, Н | 1 | ||||
| **Рабочий ход подвижной траверсы, мм, не менее | 1050 | ||||
| Ширина рабочего пространства, мм, не менее | 570 | ||||
| Общая потребляемая мощность, кВт, не более | 3 | 7,5 | |||
| Габаритные размеры, мм, не более | Ширина 1190 / Длина 770 / Высота 2600 | ||||
| Масса, кг, не более | 1800 | ||||
| Параметры электросети |
Напряжение: 400 В ±10 % Частота: 50 Гц ±1 Гц |
||||
| Условия эксплуатации |
Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 45 до 80 % Атмосферное давление от 94 до 106 кПа |
||||
* - Машина конструктивно снабжена верхней и нижней испытательными зонами. По умолчанию Производитель использует верхнюю рабочую зону для испытаний на растяжение, нижнюю рабочую зону - для испытаний на сжатие и изгиб.
** - Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений, в том числе столов сжатия
