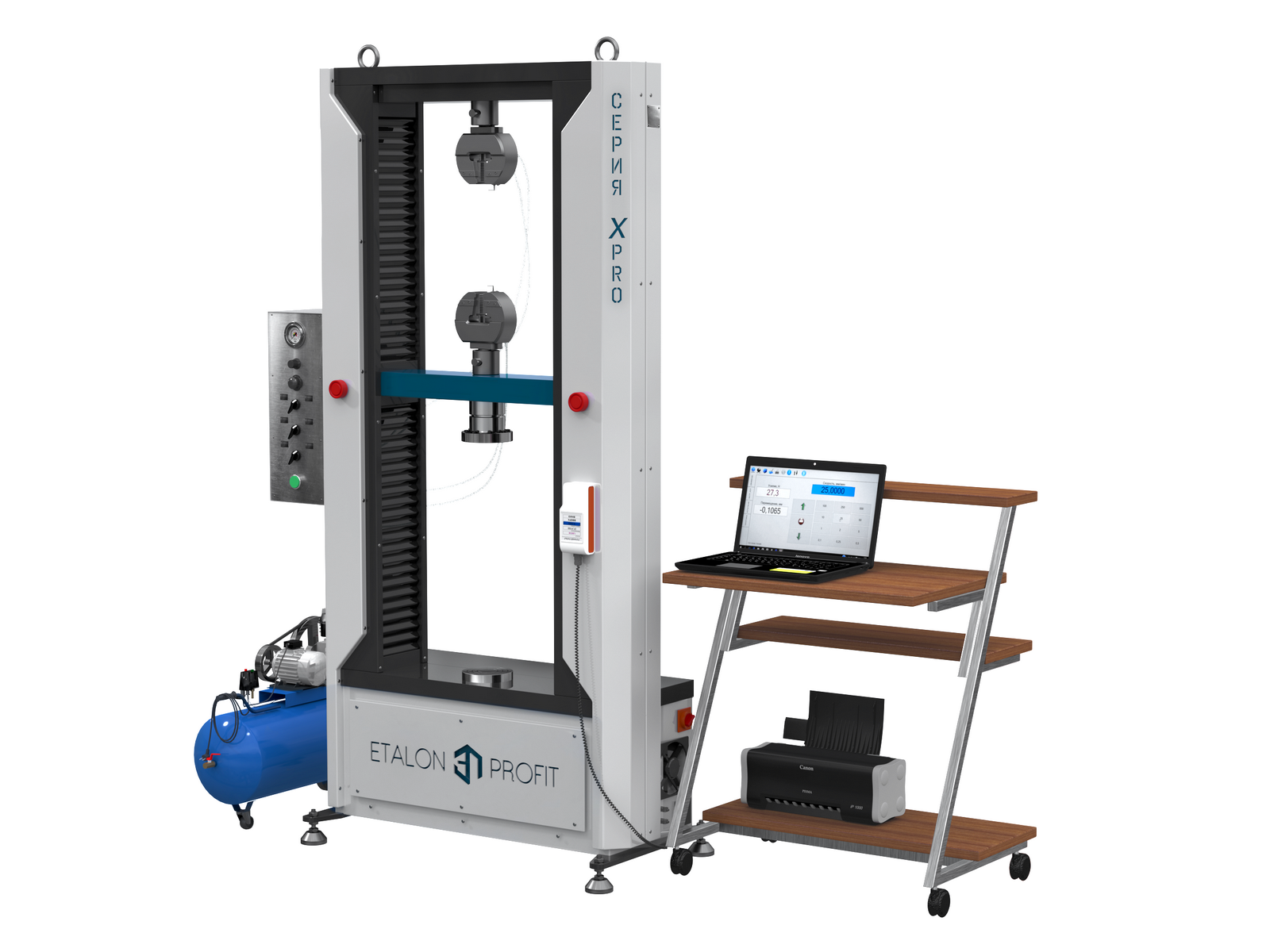

Испытательные разрывные машины двухколонного исполнения серии РКМ от 5 до 100 кН
Испытательные разрывные машины двухколонного исполнения серии РКМ от 5 до 100 кН производятся в соответствии с требованиями ГОСТ 28840-90. Машины предназначены для проведения испытаний на растяжение, срез, сдвиг, сжатие и изгиб образцов из изотропных и анизотропных материалов: черных и цветных металлов и их сплавов, текстиля и геотекстиля (ткани, нити, волокна, георешетки, геоткани), резиновых лопаток и полимерных пленок, строительных, полимерных и древесных композитов, дерева, водонепроницаемых материалов, металлических листов и фольги, керамики, а также готовых изделий в виде пружин, коробок, пластмассовых и металлических труб, асфальта.
Принцип работы машин заключается в деформации образца с помощью нагружающего устройства и одновременного синхронного измерения величины силы, приложенной к испытываемому образцу, и соответствующего значения величины деформации испытываемого образца.
Обозначение испытательных машин РКМ X.Y:
- параметр РКМ – аббревиатура Производителя;
- параметр Х – наибольший предел измерений силы, кН;
- параметр Y – исполнение (1 - одноколонное, 2 - двухколонное).
Система микропроцессорного управления машинами обеспечивает
- цифровую настройку датчиков и сервопривода;
- возможность подключения дополнительных измерительных приборов (устройства измерений деформации, экстензометры, датчики силы);
- проведение механических испытаний на сжатие, изгиб, сплющивание, растяжение, малоцикловую усталость в автоматическом режиме до разрушения образца / заданного значения нагрузки / перемещения подвижной траверсы / деформации образца;
- полную автоматизацию процесса физико-механического испытания;
- цифровую защиту от перегрузок и аварийных ситуаций;
- ввод данных и управление в диалоговом режиме;
- математическую обработку результатов испытания или серии испытаний;
- вывод результатов испытания или серии испытаний в виде протокола.
Технические возможности испытательной машины серии РКМ и программного обеспечения (ПО) Prof IT
- ПО Prof IT представляет собой программу для управления машиной, расчета и анализа характеристик испытания или серии испытаний;
- возможность программирования и задания математических выражений и формул для расчета необходимых параметров испытаний;
- возможность программирования методик и стандартов испытаний;
- возможность создания индивидуального шаблона результатов испытаний;
- диаграммы испытаний в осях координат: Сила-Перемещение; Сила-Деформация; Перемещение-Время; Деформация-Время; Сила-Время; Напряжение-перемещение; Напряжение-Деформация; Напряжение-время;
- границы участка упругой деформации и касательная к этому участку;
- касательная к диаграмме в точке предела пропорциональности;
- физические и условный пределы текучести;
- массив точек диаграммы испытания;
- копирование диаграммы в текстовом и графическом форматах в буфер обмена Windows;
- сводная диаграмма нескольких испытаний с возможностью сохранения в графическом формате;
- протокол испытания или серии испытаний;
РАСЧЕТНЫЕ ПАРАМЕТРЫ
1. По датчику перемещения траверсы: предел текучести; деформация при физическом пределе текучести; предел текучести условный с допуском на величину пластической деформации; временное сопротивление; деформация при максимальной силе; условное разрушающее напряжение; разрушающая сила; деформация при разрушении; относительное удлинение после разрыва
2. По устройству измерений перемещений (деформаций): модуль упругости; предел пропорциональности; предел текучести физический; деформация при физическом пределе текучести; предел текучести с допуском на величину пластической деформации; предел текучести с допуском на величину полной деформации; относительное удлинение после разрыва; временное сопротивление; деформация при максимальной силе; разрушающая сила; деформация при разрушении
ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Основные параметры | Модификации машины РКМ Х.2 | ||||
| РКМ 5.2 | РКМ 10.2 | РКМ 20.2 | РКМ 50.2 | РКМ 100.2 | |
| Диапазон измерений силы, кН | от 0,05 до 5 | от 0,1 до 10 | от 0,2 до 20 | от 0,5 до 50 | от 1 до 100 |
| Пределы допускаемой погрешности измерений силы, % | ±0,5 | ||||
| Режим работы датчика силы | Растяжение / Сжатие | ||||
| *Количество зон для испытаний | 2 | ||||
| Пределы допускаемой погрешности поддержания скорости перемещения подвижной траверсы, %, не более |
±1 в диапазоне от 0,05 до 0,5 мм/мин ±0,5 в диапазоне от 0,5 до 5 мм/мин ±0,1 в диапазоне от 5 до 500 мм/мин |
||||
| Пределы допускаемой погрешности измерений перемещений подвижной траверсы при нулевой нагрузке, не более |
±0,05 мм - от 0,05 мм до 10 мм ±0,5 % - свыше 10 мм |
||||
| Линейная скорость перемещения подвижной траверсы, мм/мин | от 0,005 до 500 | ||||
| Цена единицы наименьшего разряда при измерении перемещения подвижной траверсы, мм | 0,001 | ||||
| Цена единицы наименьшего разряда при измерении силы, Н | 0,01 | 0,1 | 1 | ||
| **Рабочий ход подвижной траверсы, мм, не менее | 1100 | 900 | |||
| Ширина рабочего пространства, мм, не менее | 490 | ||||
| Общая потребляемая мощность, кВт, не более | 0,75 | 1,5 | 3 | ||
| Габаритные размеры, мм, не более |
Ширина 900 / Длина 600 / Высота 2000 (с опорами и рым-болтом) Ширина 900 / Длина 600 / Высота 1894 (без опор и рым-болта) |
Ширина 900 / Длина 600 / Высота 2050 (с опорами и рым-болтом) Ширина 900 / Длина 600 / Высота 1950 (без опор и рым-болта) |
Ширина 900 / Длина 600 / Высота 2060 (с опорами и рым-болтом) Ширина 900 / Длина 600 / Высота 1979 (без опор и рым-болта) |
||
| Масса, кг, не более | 350 | 460 | 496 | ||
| Параметры электросети |
Напряжение: 230 В ±10 % Частота: 50 Гц ±1 Гц |
Напряжение: 400 В ±10% Частота: 50 Гц ±1 Гц |
|||
| Условия эксплуатации |
Температура окружающей среды от +10 до +35 °С Относительная влажность воздуха от 45 до 80 % Атмосферное давление от 94 до 106 кПа |
||||
* - Машина конструктивно снабжена верхней и нижней испытательными зонами. По умолчанию Производитель использует верхнюю рабочую зону для испытаний на растяжение, нижнюю рабочую зону - для испытаний на сжатие и изгиб.
** - Рабочий ход подвижной траверсы указан при отсутствии установленных захватов и приспособлений, в том числе столов сжатия.
