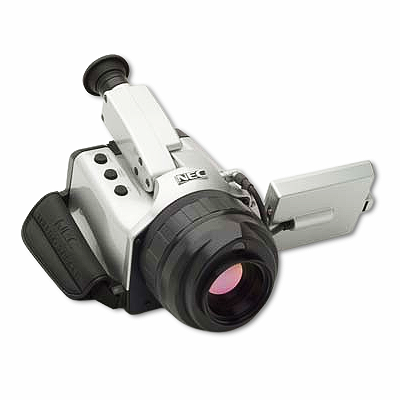

Тепловизор TH9100SL
| Фирма изготовитель: | NEC (США-Япония) |
| Тип прибора: | Тепловизоры |
| Метод контроля: | Тепловой метод |
Описание прибора TH9100SL
Новый тепловизор TH9100SL разработан специально для применения в медицине. Уникальная лицензионная матрица 5-го поколения совместного производства США/Япония позволила добиться температурного разрешения в 0,06°С и погрешности измерения в пределе ±1°С.
Тепловизор TH9100SL имеет приемлемую цену по сравнению с аналогичными приборами.
Основные характеристики
| Диапазон измерений | -20°C…+100°C (Теоретические данные вне диапазона калибровки) |
| Минимально различаемая разность температур | 0,06°C (при 30°C) |
| Точность измерений | ±1°C или ±1 % от показания |
| Спектральный диапазон | 8-14 мкм |
| Детектор | Матричного типа, без охлаждения, устанавливается в фокальной плоскости объектива (микроболометр) |
| Угловое поле зрения | В горизонтальной плоскости – 21,7°? в вертикальной плоскости – 16,4° |
| Поле зрения I.F.O.V | 1,2 мрад (при использовании стандартного объектива) |
| Диапазон фокусировки | От 30 см до ? |
| Число элементов (пикселей) на экране | 320 (Г) ? 240 (В) |
| Число разрядов АЦП | 14 бит |
| Уровень установки температуры | 0°C…50°C |
| Коэффициент коррекции по излучающей способности | От 0,10 до 1,00 (с шагом 0,01 в режимах съемки и стоп-кадра) |
| Функции автоматической регулировки (AUTO) | Полностью автоматическая регулировка уровней температуры, чувствительности, автоматический контроль уровня и коэффициента усиления |
| Измерительные функции | В режимах Run/Freeze (Съемка/Стоп-кадр)Вывод на дисплей экрана событий, выдача звуковых предупреждающих сигналов (Вкл/ Выкл) |
| Корректировка с учетом влияния факторов внешней среды | Предусмотрена (включая режим периодической коррекции методом NUC) |
| Компенсация фона | Предусмотрена |
| Корректировка параметров объектива | Предусмотрена (автоматическая, ручная) |
| Корректировка импульсной характеристики | Предусмотрена (внешняя) |
| Корректировка параметров измерений | Предусмотрена (корректировка путем ввода значений внешней температуры, относительной влажности и расстояния до измеряемого объекта) |
| Установка параметров памяти | Установка параметров измерений в режиме сохранения/обновления данных (до 10 регистраций) |
| Задание таблицы излучательной способности | Предусмотрена |
| Периодические измерения | Предусмотрена функция регистрации событий. |
| Устройства отображения | Жидкокристаллический дисплей (3,5 дюйма) и видоискатель |
Функции отображения
- a) Режимы отображения: Цветное, Цветное/Монохромное, Позитивное/Негативное
- b) Число градаций: 16, 32, 64, 128, 256
- c) Выбор цветовой палитры: Светлая/ Цветовая / Яркая/ Цвета побежалости/ Медицинская/ Изобразительная.
- d) Индикация от 1 до 4 изотерм (регулировка ширины изотермы и ее положения на экране)
- e) Возможность отображения нескольких (до 12) изображений в режиме обновления
- f) Предусмотрена возможность регулировки чувствительности дисплея
- g) Отображение линейных профилей температуры по осям X, Y в режиме стоп-кадра.
